Шкаф управления огнезадерживающими клапанами – электротехническое устройство, использующееся в системе противодымной вентиляции и пожарной безопасности зданий. С его помощью выполняется автоматическое или ручное управление огнезадерживающими клапанами. ШУОК позволяет получать/передавать сигнал о состоянии клапанов. Он функционирует совместно с системами автоматической пожарной сигнализации, вентиляцией и диспетчеризацией. При возникновении неисправностей или аварии агрегат обеспечивает ручное управление.

Преимущества использования электротехнических устройств

• Надежность и безопасность в экстренной ситуации.
• Быструю интеграцию с системой пожарной сигнализации.
• Удобство управления и мониторинга.
• Минимизацию риска распространения огня и дыма.
• Адаптированность для установки в разных типах зданий (жилые/промышленные).

Виды шкафов

Шкафы управления огнезадерживающими клапанами бывают разных модификаций.

По числу управляемых клапанов:

• Одноканальные. Управление происходит одним огнезадерживающим клапаном.
• Многоканальные. Предназначены для группового управления несколькими клапанами.

По типу клапана и привода:

• С электроприводом с возвратной пружиной. После снятия напряжения клапан автоматически закрывается.
• С электроприводом без пружины. Требуется подача сигнала на закрытие/открытие.
• С электромагнитным приводом. Управление производится подачей/снятием питания.

По способу монтажа:

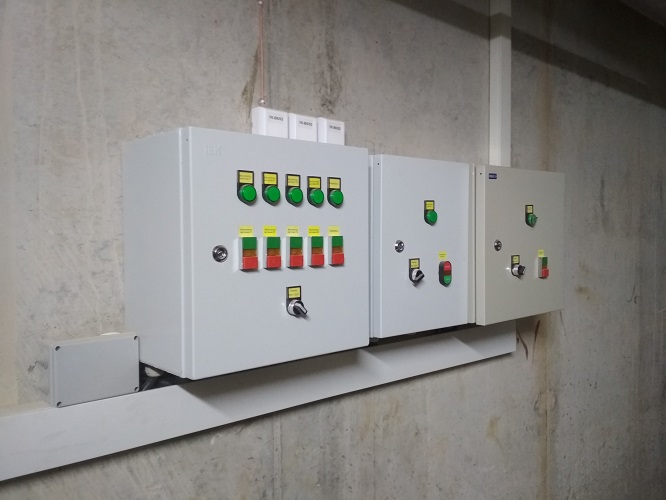

• Навесные. Монтируются на стену. Отличаются компактными размерами и подходят для помещений с ограниченным свободным пространством.
• Напольные. Предназначены для эксплуатации в промышленных зданиях.

Функциональные особенности

Шкаф управления ОЗК обладает широкими функциональными возможностями:

• Ввод питания.
• Фиксация сигнала «ПОЖАР» от ППУ.
• Индикация с помощью диодов.
• Обеспечение диспетчеризации за счет отправки сигнала.
• Включение ручного или автоматического режима.
• Контроль напряжения и неразрывность цепей пожарного клапана.

Алгоритм работы

Когда шкаф управления противопожарными клапанами активирован в ручном режиме осуществляется разрыв цепи питания. С клапанов ОЗК убирается напряжение, что приводит к их закрытию (срабатывает возвратная пружина). В случае автоматического управления (если поступает сигнал «ПОЖАР» от ППУ) цепь клапанов разрывается, они лишаются напряжения и под воздействием пружины закрываются.

При выборе режима «Ручной пуск» и «Отключение» на устройстве активируется индикатор «Автоматика отключена». Если возникает проблема с питанием, тогда отключается лампа «Питание в норме». Об неисправности линии питания и контроля нахождения клапанов активируется лампа «Неисправность».

Дополнительные опции

К дополнительным опциям относят:

• Вспомогательный ввод питания.
• Контроль сигнала пожара на обрыв.
• Определение состояния клапан (диспетчеризация).

Что учитывать при выборе

При выборе оборудования нужно учитывать:

• Количество управляемых клапанов.
• Тип привода.
• Совместимость с АПС и другими системами.
• Способ управления (автоматический, ручной или комбинированный).
• Наличие индикации и диагностики.
• Источник питания.
• Условия эксплуатации.
• Габариты и тип установки.
• Дополнительный функционал.

Варианты исполнения

Шкафы управления клапанами ОЗК отличаются исполнением:

1. С резервным питанием (внутри установлен аккумулятор). Функционируют без электричества.
2. Без источника бесперебойного питания. Требуют внешнего ИБП или стабилизатора питания.
3. Пыле- и влагозащищенные. Устанавливаются в технических помещениях с повышенным уровнем влажности и загрязненным воздухом.

Как заказать шкаф управления клапанами?

Наша компания изготовит шкаф управления клапанами ОЗК с учетом заявленных требований. На продукцию распространяется гарантия. Выполняется доставка в любой регион России. Для оформления заказа свяжитесь с менеджером по телефону +7 937 169-33-10 или заполняйте на сайте электронную форму.
